There are 5dB, 7dB, 10dB, 15dB ,20dB, 30dB, 40dB

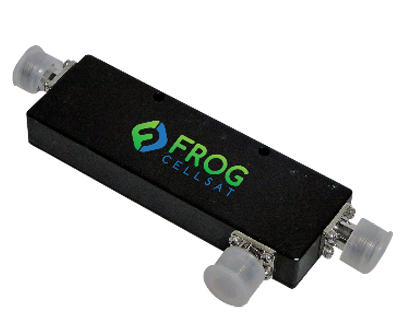

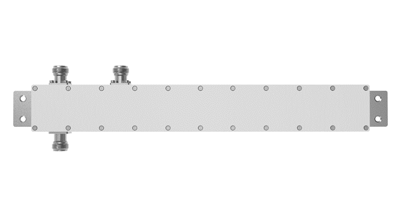

(136-174MHz / 380-470MHz / 380-2700MHz / 700-2700MHz / 700-3800MHz) Couplers available for in building solution of VHF / UHF / CDMA / GSM / EGSM / DCS / WCDMA / LTE / 5G.
Frequency Range |
136-174MHz |
Type |
5dB |
7dB |
10dB |
15dB |
20dB |
Insertion Loss |
≤ 2.1 |
≤ 1.5 |
≤ 0.9 |
≤ 0.5 |
≤ 0.4 |
VSWR |
≤ 1.25 (Typical) |
Frequency Range |
380-470MHz |
Type |
5dB |
7dB |
10dB |
15dB |
20dB |
30dB |
Insertion Loss |
≤ 2.2 |
≤ 1.5 |
≤ 0.8 |
≤ 0.4 |
≤ 0.2 |
≤ 0.2 |
VSWR |
≤ 1.25 (Typical) |
Frequency Range |
380-2700MHz |
Type |
6dB |
7dB |
10dB |
15dB |
20dB |
30dB |
Insertion Loss |
≤ 1.8 |
≤ 1.5 |
≤ 0.9 |
≤ 0.5 |
≤ 0.4 |
≤ 0.25 |
VSWR |
≤ 1.25 (Typical) |
PIM |
-130/-150/-160dBc @ (2 x 43 dBm) |
Frequency Range |
700-2700MHz |
Type |
5dB |
7dB |
10dB |
15dB |
20dB |
30dB |
Insertion Loss |
≤ 2.3 |
≤ 1.5 |
≤ 0.8 |
≤ 0.5 |
≤ 0.3 |
≤ 0.3 |
VSWR |
≤ 1.25 (Typical) |
PIM |
-130/-150/-160dBc @ (2 x 43 dBm) |
Frequency Range |
700-3800MHz |
Type |
5dB |
7dB |
10dB |
15dB |
20dB |
30dB |
Insertion Loss |
≤ 2.3 |
≤ 1.5 |
≤ 0.8 |
≤ 0.5 |
≤ 0.3 |
≤ 0.3 |
VSWR |
≤ 1.25 (Typical) |
PIM |
-130/-150/-160dBc @ (2 x 43 dBm) |
